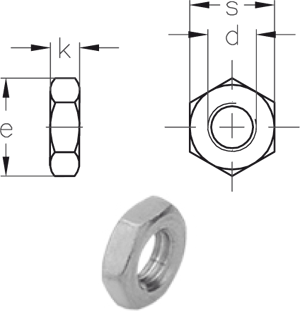

NIRO Hexagon lock nut DIN 439 |
|
 |
|||||||||
| nominal size | d | e | s | k | stock no. | |||
| mm | mm | mm | right hand thread | left hand thread | |||||
| M4 | M4 | 7,7 | 7 | 2,1 | 303512004 | 303513004 | |||
| M5 | M5 | 8,8 | 8 | 2,7 | 303512005 | 303513005 | |||
| M6 | M6 | 11,1 | 10 | 3,2 | 303512006 | 303513006 | |||
| M8 | M8 | 14,4 | 13 | 4,0 | 303512008 | 303513008 | |||
| M10 | M10 | 18,9 | 17 | 5,0 | 303512010 | 303513010 | |||
| M12 | M12 | 21,1 | 19 | 6,0 | 303512012 | 303513012 | |||
| M16 | M16 | 26,8 | 24 | 8,0 | 303512016 | 303513016 | |||
| All lock nuts are delivered with right hand thread unless specified otherwise. | |||||||||
