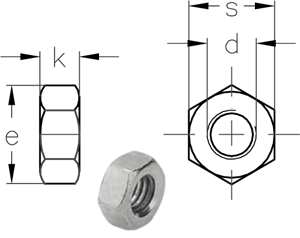

NIRO Hexagon nut DIN 934 |
|
 |
|||||||||
| nominal size | d | e | s | k | stock no. | |||
| mm | mm | mm | right hand thread | left hand thread | |||||
| M3 | M3 | 6,0 | 5,5 | 2,4 | 303510003 | 303511003 | |||
| M4 | M4 | 7,7 | 7 | 3,2 | 303510004 | - | |||
| M5 | M5 | 8,8 | 8 | 4 | 303510005 | 303511005 | |||
| M6 | M6 | 11,1 | 10 | 5 | 303510006 | 303511006 | |||
| M8 | M8 | 14,4 | 13 | 6,5 | 303510008 | 303511008 | |||
| M10 | M10 | 18,9 | 17 | 8 | 303510010 | 303511010 | |||
| M12 | M12 | 21,1 | 19 | 10 | 303510012 | 303511012 | |||
| M16 | M16 | 26,8 | 24 | 13 | 303510016 | 303511016 | |||
| M20 | M20 | 33,6 | 30 | 19 | 303510020 | 303511020 | |||
| All lock nuts are delivered with right hand thread unless specified otherwise. | |||||||||
