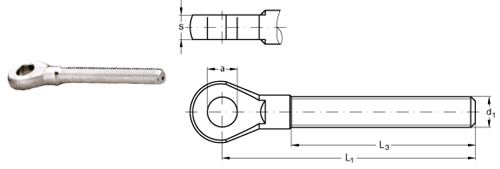

ASS Threaded eye, Maxi type with right hand thread |
|
 |
|||||||
| nominal size | L1 | L3 | a | s | min. breaking load* | stock no. | |
| d1 | mm | mm | mm | mm | kg | ||
| M20 | 164 | 120 | 19,5 | 15 | 13.000 | 371510020 | |
| M22 | 196,5 | 140 | 23,0 | 18 | 17.000 | 371510022 | |
| M24 | 230 | 170 | 25,5 | 20 | 20.000 | 371510024 | |
| M27 | 247,5 | 180 | 28,5 | 25 | 25.500 | 371510027 | |
| M30 | 274 | 200 | 32,5 | 30 | 31.000 | 371510030 | |
| M36 | 297 | 220 | 35,5 | 30 | 43.000 | 371510036 | * These figures are breaking load limits not working load limits. |
