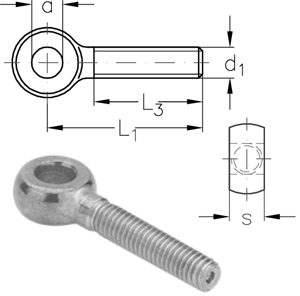

NIRO Eye Bolt acc. to DIN 444 with metric thread |
|
 |
- right hand thread | |||||
| nominal size | L1 | L3 | a | s | stock no. |
| d1 | mm | mm | mm | mm | ||
| M5 | 30 | 22 | 5 | 6 | 303017005 | |
| M6 | 35 | 24 | 6 | 7 | 303017006 | |
| M8 | 40 | 28 | 8 | 9 | 303017008 | |
| M10 | 50 | 32 | 10 | 12 | 303017010 | |
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
||
|
