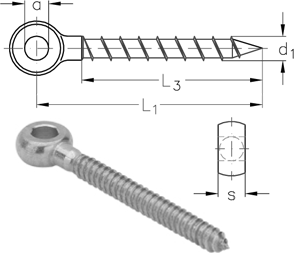

NIRO Eye Bolt acc. to DIN 444 with wood thread |
|
 |
- right hand thread | |||||
| nominal size | L1 | L3 | a | s | stock no. |
| d1 | mm | mm | mm | mm | ||
| 5 | 60 | 50 | 5 | 6 | 303016005 | |
| 6 | 60 | 50 | 6 | 7 | 303016006 | |
| 8 | 75 | 60 | 8 | 9 | 303016008 | |
| 10 | 85 | 70 | 10 | 12 | 303016010 | |
|
|
||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|
|
|
||||||||||||||||||||||||||||||||||||||||||
|
||
|
NIRO Eye Bolt acc. to DIN 444 with wood thread |
|
|
- right hand thread | |||||
|
| nominal size | L1 | L3 | a | s | stock no. |
| d1 | mm | mm | mm | mm | ||
| 5 | 60 | 50 | 5 | 6 | 303016005 | |
| 6 | 60 | 50 | 6 | 7 | 303016006 | |
| 8 | 75 | 60 | 8 | 9 | 303016008 | |
| 10 | 85 | 70 | 10 | 12 | 303016010 | |
