NIRO Wire rope clip

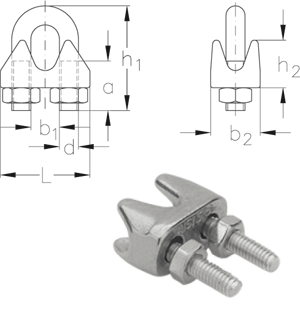

NIRO Wire rope clip heavy pattern
NIRO Wire rope clip heavy pattern nominal size mm a b1 b2 d h1 h2 L stock no.
=größter Seil-ø mm mm mm mm mm mm
2 10 4 15 M3 17 10 14 309000002
3 12 5 15 M3 21 12 16 309000003
4 13 6 18 M4 23 13 18 309000004
5 14 7 21 M5 27 16 20 309000005
6 18 8 23 M6 32 18 27 309000006
8 22 10 28 M8 41 20 34 309000008
10 27 12 36 M10 51 23 44 309000010
12 33 14 38 M12 62 27 50 309000012
14 38 15 44 M12 69 31 52 309000014
16 45 18 47 M14 79 35 59 309000016
18 47 20 52 M14 81 38 61 309000018
22 61 25 61 M18 103 45 77 309000022

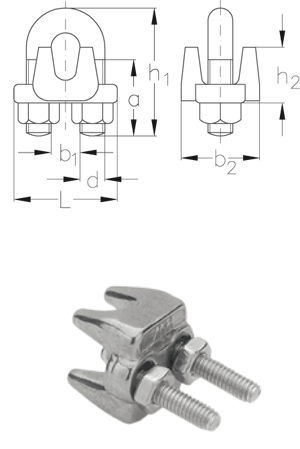

NIRO Wire rope clip light pattern
NIRO Wire rope clip light pattern nominal size mm a b1 b2 d h1 h2 L stock no.
=größter Seil-ø mm mm mm mm mm mm
2 10 4 10 M3 18 10 18 309010002
3 12 5 10 M3 22 11 19 309010003
4 12 6 11 M4 23 13 22 309010004
5 15 7 13 M5 28 15 26 309010005
6 18 8 16 M6 33 17 29 309010006
8 18 11 18 M6 36 20 32 309010008
10 22 13 20 M8 45 23 38 309010010
13 26 15 26 M10 55 25 47 309010013
