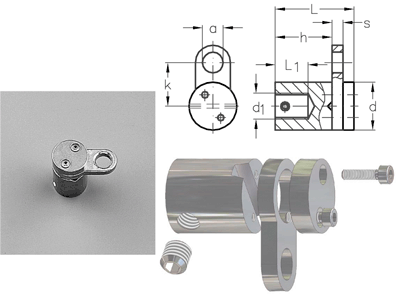

ASS Cross-over clip with connection to the wall M12 and eye connector |
|
  |
|||||||||||
| nominal size | rope-ø | d1 | d | L1 | L | s | k | h | a | stock no. |
| mm | mm | mm | mm | mm | mm | mm | mm | ||||
| 6 | 3-6 | M12 | 22 | 15 | 36 | 6 | 20 | 24 | 9,5 | 341020006 | |
|
For ropes in the horizontal and vertical planes with one eye connector for additional connections. The fixing on the wall is done by using a threaded rod M12. | |||||||||||
