Rigging Screw with
jaw and terminal
info

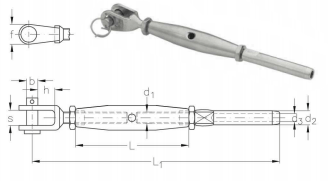

NIRO Rigging Screw with jaw and terminal, standard type
NIRO Rigging Screw with jaw and terminal, standard type

rope-ø thread d2 d3 h s b L L1 stock no.
mm d1 mm mm mm mm mm mm mm
2,5 M5 5,4 2,7 9 6 5,0 80 150 301211005
3 M6 6,3 3,3 8,5 7 6,0 95 175 301211006
4 M8 7,5 4,3 11 10 8,0 105 200 301211008
5 M10 9,0 5,3 13 12 9,0 125 225 301211010
6 M12 12,5 6,3 21 13 12,0 150 280 301211012
7 M14 14,2 7,3 22 14 14,0 165 320 301211014
8 M16 16,0 8,3 26 17 16,0 190 390 301211016
10 M20 17,8 10,5 29 20 19,0 210 415 301211020

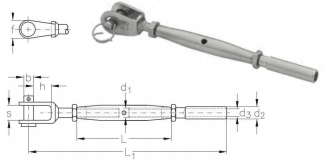

ASS Rigging Screw with jaw and terminal, Mini type
ASS Rigging Screw with jaw and terminal, Mini type

rope-ø thread d2 d3 h s b L L1 stock no.
mm d1 mm mm mm mm mm mm mm
3 M5 6,3 3,3 9 7 5 50 107 311211005
4 M6 7,5 4,3 8 8 6 60 133 311211006
5 M8 9,0 5,3 11 11 8 60 142 311211008
6 M10 12,5 6,3 13 12 9 80 190 311211010

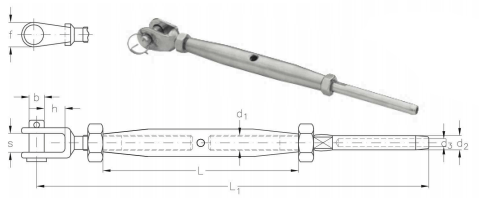

ASS Rigging Screw with jaw and terminal, Super-Mini type
ASS Rigging Screw with jaw and terminal, Super-Mini type

rope-ø thread d2 d3 h s b L L1 stock no.
mm d1 mm mm mm mm mm mm mm
3 M4 5,4 3,3 9 7 5 40 88 321211004
4 M5 6,5 4,3 9 7 5 50 102 321211005
5 M6 7,5 5,3 8 8 6 60 118 321211006
6 M8 9,0 6,3 11 11 8 60 130 321211008

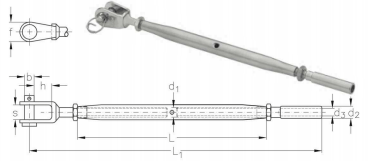

ASS Rigging Screw with jaw and terminal long type, Super-Mini type
ASS Rigging Screw with jaw and terminal long type, Super-Mini type

rope-ø thread d2 d3 h s b L L1 stock no.
mm d1 mm mm mm mm mm mm mm
3 M4 5,4 3,3 9 7 5 80 130 321221004
4 M5 6,5 4,3 9 7 5 100 153 321221005
5 M6 7,5 5,3 9 8 6 120 182 321221006
6 M8 9,0 6,3 11 11 8 120 193 321221008
